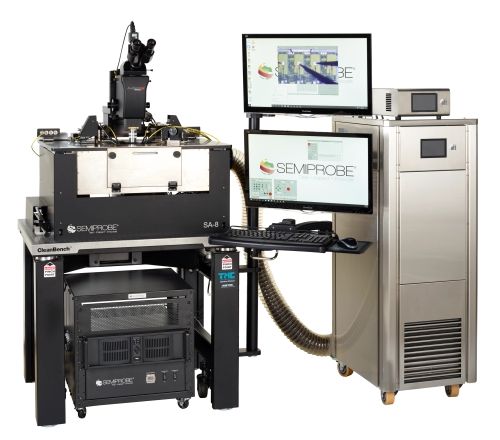

Wafer-Probing-Systeme für die Bauteilcharakterisierung

SemiProbe stellt anwendungsspezifische Wafer-Probing-Geräte für die Charakterisierung von Bauelementen her, die mehrere Arten von Messungen in manuellen, halbautomatischen oder vollautomatischen Konfigurationen durchführen können. Die Systeme sind für die Prüfung von verpackten Teilen, Die und kleinen Mustern bis hin zu 300-mm-Wafern konfigurierbar.

Zu den Optionen gehören thermische Chucks für Prüfungen bei erhöhten oder gekühlten Temperaturen, Abschirmungen für Licht-, Temperatur- oder andere Messanforderungen. Zu den Optionen gehören thermische Spannvorrichtungen für Prüfungen bei erhöhten oder gekühlten Temperaturen, Abschirmungen für Licht, Wärme oder andere Messanforderungen. Die Systeme können auch mit einer breiten Palette von Geräten anderer Hersteller integriert werden, während die Testinstrumente über Probe-Cards und manuelle oder programmierbare Manipulatoren angeschlossen werden können.

Vollständige Treiberbibliotheken sind für LabView, C++ und Visual Basic verfügbar, mit spezifischen Gerätetreibern zur Unterstützung der fortschrittlichsten verfügbaren Geräte. Die Kommunikation kann über RS-232, GPIB oder TCP/IP erfolgen, wodurch das System entweder als Controller oder als Slave in einer integrierten Lösung eingesetzt werden kann.

Die Wafer-Probing-Systeme von SemiProbe werden mit der patentierten adaptiven Architektur Probe System for Life™ (PS4L) konfiguriert. Dieses modulare Konzept ermöglicht die nahtlose Integration fortschrittlicher Funktionen, um präzise, genaue und wiederholbare Messungen selbst an den anspruchsvollsten Halbleiterbauteilen durchzuführen.
